デモプログラムを汎用I/Oユニットに移植する

【概要】

汎用I/Oユニットでデモプログラムを動作させるようにデモプログラムを
汎用I/Oユニットに移植します。
Ver3.75では、プロジェクトの内容整理が行われ、移植が極めて簡単に
できるようになりました。とくにあらかじめ提供されているプロジェクトを
修正しながら移植を行うと実に簡単に移植ができます。

【デモプログラムの修正】

汎用I/Oユニットに使用したデモプログラムは、デモプログラムの構成の中で
ウェブサーバ用のデータをプログラムメモリに格納する構成のものです。
（「C18ProgramMem」というプロジェクト名となっています）
プログラムの移植に必要な変更は下記のみです。

ファイル名	場所	修正内容
Compiler.h	1000行目以降	// Define your own board hardware profile here の行の下に汎用I/OボードのI/O設定を追加 追加した行は下記参照 　★ 追加したI/O指定行
	47行目	クロックの周波数を合わせるためYOUR_BOARDを追加する 　#if defined(PICDEMNET2) || defined(YOUR_BOARD)
MainDemo.c	1081行目	A/D入力ポートをあわせるためYOUR_BOARDを追加 #if defined(PICDEMNET2) || defined(PIC18F97J60_TEST_BOARD) 　　 || defined(YOUR_BOARD)

【デモプログラムのプロジェクト生成】

プロジェクトを生成するときのプロジェクトの設定です。今回はあらかじめ
存在するプロジェクトを修正して作成しました。手順は下記となります。

(1) 既存プロジェクトの「C18ProgramMem」を選択してプロジェクトを開きます。

(2) デバイスの変更をします。

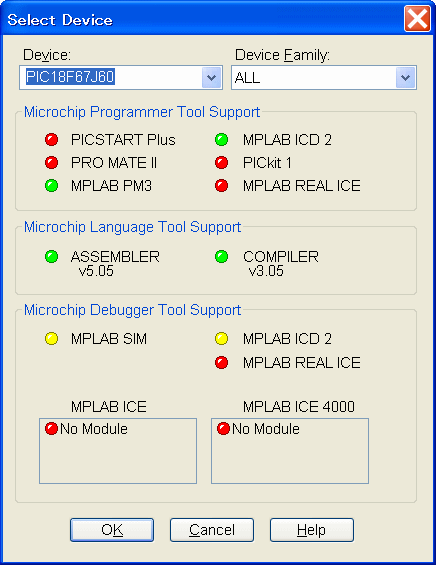

　　　Configure → Select Device　で開く下記ダイアログでDeviceを
　　　PIC18F67J60に変更します。




(3) 次にプロジェクト環境の設定で、下記を変更します。

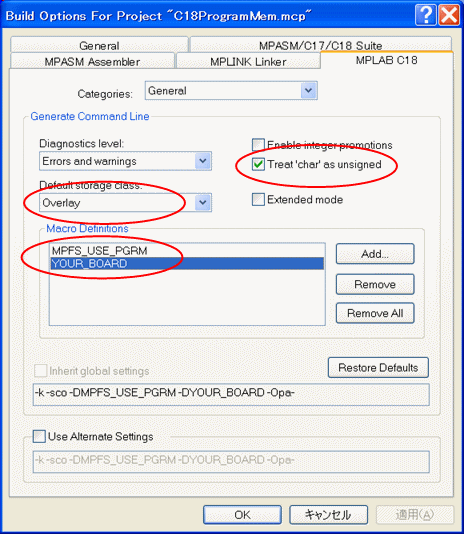

　　・Project→Build Options → Project
　　　　→ MPLAB-C18タブ → CategoriesのGenaral
　　　　　　・Macro DefinitionでRemoveボタンで「HPC_EXPLORER」を削除
　　　　　　　してから、Addボタンを押して「YOUR_BOARD」を追加する
　　これでプロジェクト設定は下図のようになります。

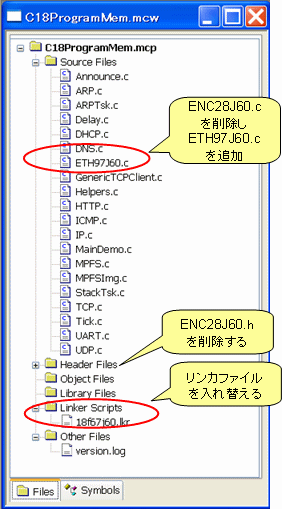

(4) 登録ファイルの変更
　　またプロジェクトに登録されているソースファイルの中からENC28J60.cと
　　ヘッダファイルの中のENC28J60.hを削除します。
　　SourceにETH97J60.cを追加します。
　　Linker Scriptsに、MCC18フォルダ内にある18f67j60.lkrに置き換えます。
　　そのほかのソースやヘッダファイルはそのままでも必要なものだけリンク
　　されるように修正されました。（Ver3.75より）

















ヘッダファイルを開いて
ENC28J60.hを削除する
ETH97J60.hは登録済み。

(5) 前記項目の修正を各ソースのファイルに加えます。

(6) Build Allとすれば正常にコンパイルが終了するはずです。

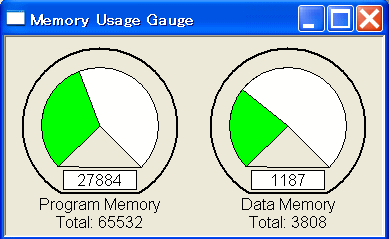

　　このときのメモリサイズは下図のようになりました。



(7) MPLAB ICD2で書き込む
