TCP/IPスタックの概要


【TCP/IPスタックとは】 (Ver3.60に更新されたのに伴い全面変更)

 TCP/IPスタックとは、LANを使った通信を行うアプリケーションを作るとき
必要とされる、TCP/IP通信のプロトコルに関するプログラムをまとめて
1つのプログラム群としたものです。

 マイクロチップ社のTCP/IPスタックは、もちろんPIC用に作られたもので
PIC18シリーズとPIC24シリーズ、さらにイーサネット内蔵PIC18用に使われる
ことが前提になっています。
 世界標準のTCP/IP通信に必要とされる通信プロトコルのほぼ全てに
対応しており、各プロトコル毎にモジュール化されたプログラム群から構成
されていて、必要となるモジュールだけ組み合わせて再構成できるように
なっています。

 このスタックのデモプログラムは、下記の組み合わせで動作するデモ用
のプログラムとなっています。

 (1) HPC_Explorer(PIC18F8722)+PICtail(ENC28J60)
 (2) Explorer16(PIC24F/dsPIC33F)+PICtail plus(ENC28J60)
 (3) PICDEM.Net2(PIC18F97J60+ENC28J60)
 (4) dsPICDEM1.1+PICtal(ENC28J60)
 (5) 自作ボード(追加変更が必要)


という組み合わせで動作するようになっています。つまりイーサネットコントローラ
としてはすべてENC28J60だけとなっています。

 このTCP/IPスタックは、C18 C言語かC30 C言語またはHiTech社C言語で記述
されていますので、マイクロチップ社のMPLAB-C18MPLAB-C30、または
Hi-Teck社のPICC 18コンパイラが必要です。
MPLAB-C18/C30についてはフリー版が提供されていますので、これで十分使えます。

【入手先と展開方法】

 マイクロチップ社のTCP/IPスタックのデモプログラムは、フリーソフトとして、
C言語のソースファイルで提供されています。
ウェブサーバとして動作するデモプログラムとして提供されていますので、
直ぐ動作するプログラムとなっています。

 入手先は下記のマイクロチップ社のサイトから直接ダウンロードできます。


  ★ マイクロチップ社 TCP/IP スタックデモダウンロードサイト
    (tcpip stack v3.6.zip)

 このドキュメントについては上記と同じページにある下記説明書によります。

  ★ Microchip TCP/IP Stack Application Note


 無事ダウンロードが完了したら、ZIPで圧縮されていますので、まずは解凍
します。解凍すると、「MCHPTCPStack 3.60.exe」という実行ファイルが
生成されますので、これをダブルクリックして実行すれば、ソースリストなど
すべてのファイルを展開します。
 途中でインストールするフォルダを聞かれますので、適当なフォルダを指定
してNextで進みます。
インストールが完了すると、下記のような構成のフォルダが生成されます。

   MCHPTCPStack 3.60
      PICtail board files  :PICTailボードのドキュメント
      Include         :ヘッダファイルのフォルダ
      Linker         :リンカ用のフォルダ
      Source         :ソースファイルのフォルダ
      MCHPDetect     :C++のデモプログラム
      WebPages       :監視制御用のWeb画面データ

CコンパイラのMPLAB-C18/C30のフリー版は下記からダウンロードできます。
最新のバージョンですが、

  ★ MPLAB-C18フリー版のダウンロードサイト

  ★ MPLAB-C30フリー版のダウンロードサイト



【デモプログラムの概要】

このデモプログラムはマイクロチップの下記ボードの組み合わせで動作するように
作成されています。いずれも安価なデモボードとなっていますので、この構成で
ソフトウェアの動作確認をするのも良いでしょう。

  PICDEM HPC Explorer Board
  PICtail Ethernet Board

この組み合わせで動作確認をしている状態が下記写真となります。


水平となっているのがHPC Explorer
垂直となっているのがPICtail Ethernet



【スタックのモジュール構成】

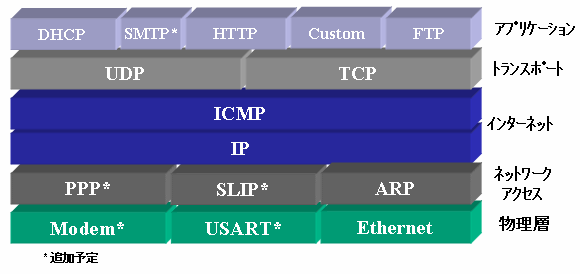

マイクロチップ社のTCP/IPスタックのモジュール構成は下図のようになっています。
物理層のEthernetに所にENC28J60用のドライバが含まれています。
TCP/IPのスタックだけでなく、HTTPやFTP、DHCPなどのアプリケーションも
含まれていますので、基本的なWebサーバレベルは直ぐにでも動かせる
構成となっています。
