WinBoardの初期設定


【ファイルディレクトリの指定】

ファイルの格納場所の指定をしておきます。

(1) エキスプローラなどで、IVEXのディレクトリの下に格納ディレクトリ
  を作成しておきます。
  私の場合には、下記のようにmylibとproj1をディレクトリに追加
  しました。

    D:\IVEX ---- winboard
           |    |
           |    --- mylib
           ---- proj1

(2) こうしておいて、WinBoardの初期設定を開始します。
  まずFile → Load Netlistで開く"New Board"のダイアログで"Setup"を
  指定します。

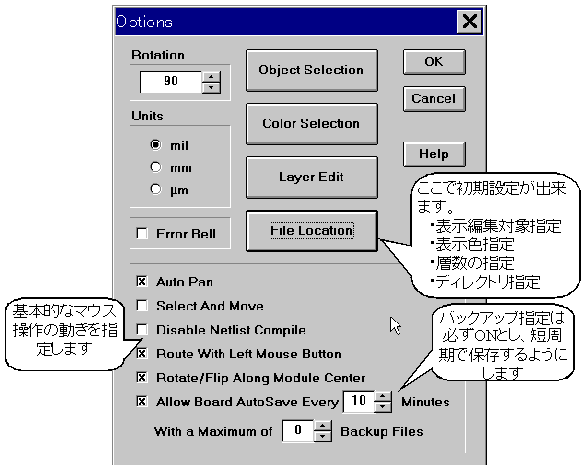

 すると次ぎに開く下図のような"Options"ダイアログで初期設定をします。
 このダイアログからは各種の設定ができますが、大部分はデフォルトの
 ままで大丈夫で、"File Location"だけ指定するだけでも大丈夫です。
  ・Object Selection
    表示する項目を細かく指定できます。
  ・Color Selection
    パターンの層毎に表示色を指定することが出来ます。
  ・Layer Edit
    デフォルトは2層の基板図作成となっていますが、多層にする場合
    にはここで層を指定します。

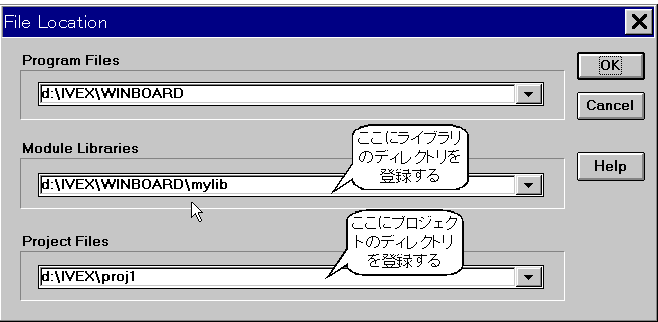

(3) 上図でFile Locationをクリックして開く下記ダイアログで、自分が
  作成したディレクトリを指定してOKとすれば設定されます。



これでOKとすると、Optionダイアログに戻るのでここで再度OKとすると、
自動的にファイル選択画面となりますので、この後、順次図面作成
の手順を追って作成して行きます。
