我が家のSOHO構築

【概要】

我が家にもケーブルテレビによるつなぎっぱなしの環境が出来上がった。
ケーブルモデムにスイッチングHUBルータを接続してSOHO環境を構築した。
家庭内は100MbpsのLANで４台のパソコンを接続でき、外とはケーブル
モデムを経由して最大320kbpsでの接続となっている。
外部のインターネットとは、ルータのお陰でどのパソコンからも自由に常時
接続できる環境が出来る。便利なルータである。

【SOHO構成】

我が家のSOHOの全体構成は下図のようになっている。ケーブルテレビは
「町田ケーブルテレビ」で小田急ケーブルビジョンの系統の会社である。

ケーブルモデムは町田ケーブルテレビからの支給品で通常のモデムと
類似の大きさと外観である。

その後に今回特に気に入ったスイッチングハブルータである、LINKSYS社
のルータ（BEFSR41)が接続されている。

このルータは10M/100M自動認識のLANを４系統接続することができるHUBと
なっていてパソコンなどを接続してスイッチングHUBとして使うことが出来る。
またUpLinKのポートが用意されているので、さらにHUBを追加して最大
２５３台（推奨３０台以下）まで増設が可能である。

　　　


現在の使用環境は常時接続のパソコンが２台、移動使用のノートPCが１台
となっている、そのうちにプリントサーバを接続しようかと考えています。

【ケーブルモデム】

CATVの同軸ケーブルを通してIP通信を行うためにケーブルモデムが必要と
なります。このモデムは大抵の場合にはCATV会社から貸し出されることに
なっており、インターネット工事として一緒に施工されます。

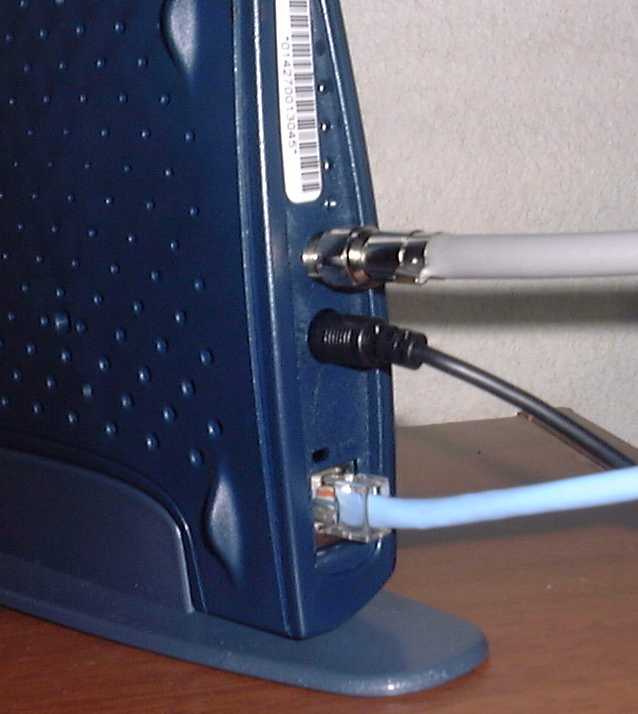

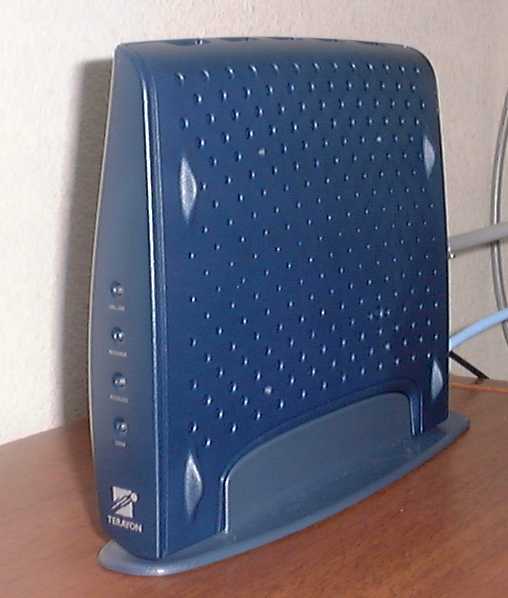

今回町田ケーブルテレビで接地したモデムは下図のような外観で、接続コネクタ
も電源、同軸、通信と３個の必要最小限だけです。
電源スイッチもありませんので、電源はONにしたままです。
最初に電源をONとすると、何度か登り下りの通信テストを実行したあと、自動的に
OnLine状態となって使用可能となります。




このモデムを使って可能となる通信速度は、町田ケーブルテレビの場合には
下記となっています。

　　上り通信速度　　：　１２８ｋｂｐｓ
　　下り通信速度　　：　３２０ｋｂｐｓ

その他、インターネット接続条件は下記となっています。

　　IP アドレス発行方法　：　DHCP

　　IPアドレスタイプ　　　　：　グローバル
　　接続ケーブル　　　　　：　１０Base-T　ストレートケーブル
