プログラムメモリ

【プログラムメモリの変更】

プログラムカウンタを従来の13ビット幅から15ビット幅に変更しました。
したがってプログラムメモリ空間が8kワードから32kワードに拡大する
ことになります。
　命令の構成は14ビット幅で変わりませんので、2kワード単位のページは
そのまま残っており、PCLATHレジスタで切替を行うことも変わりません
しかし、ジャンプ命令が新たに追加され、よりページを渡ったジャンプが
やりやすくなっています。

【PCLATHレジスタの変更】

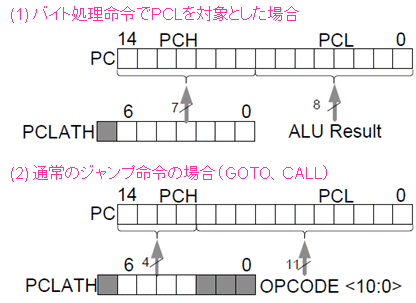

まず、バイト処理命令でPCLを演算対象とした場合には下図(1)のように
PCLATHの下位7ビットがそのままPCHにコピーされるようになりました。
これまでの5ビットから2ビット追加となりました。
また、GOTOとCALLのジャンプの場合は下図(2)のようになり
PCLATHレジスタのページ切替用ビットが4ビットになって2ビット追加
されました。

【新規追加のジャンプ命令】

あらたに相対ジャンプ命令が3個追加されました。

CALLW　 ：　PCLATH：Wのアドレスにジャンプ
　　　　　　　　（PCLATH+0～PCLATH+255の範囲にジャンプ)
BRW　　　：　PC＋W＋１のアドレスにジャンプ
　　　　　　　　（現在PC～現在PC+256の範囲にジャンプ）
BRA　　　：　PC＋命令リテラルのアドレス(符号＋8ビット）にジャンプ
　　　　　　　　（現在PC－256から現在PC+255の範囲にジャンプする)

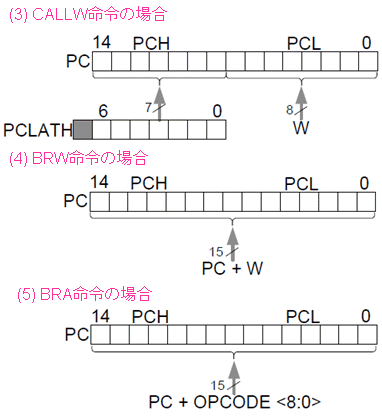

　これらの命令の場合のPCLATHとPCの間の関係は下図のようになります。

　CALLW命令の場合には単純に現状のPCLATHが上位PCHにコピーされ
下位にWレジスタが代入されてジャンプします。したがって現在のページの
xx00番地からxxFF番地の範囲にジャンプすることになります。

　BRW命令の場合には、PCとWレジスタが15ビット幅で演算されます。
Wレジスタは正の8ビットデータとして加算されますので、常に上位側に
ジャンプすることになります。この場合にはページをまたがっても問題なく
ジャンプできます。

　BRAの場合には、命令のオペランドが9ビットの符号付データとしてPCに
加算されてジャンプします。したがって現在位置から前後256番地の範囲に
ジャンプできることになります。この場合のジャンプもページにまたがっても
可能となります。
