イーサネット内蔵PIC18の概要

【概要】

このPICファミリは現在のところ下記のシリーズが提供されています。
これまでのPICに比べ、プログラムメモリサイズが大きくなっています。

【イーサネット内蔵PIC18Fファミリ】

型番	ピン数	ROM バイト	RAM バイト	外部バス	備考
PIC18F66J60	64ピン TQFP	64k	汎用RAM 　3.8kバイト LAN用バッファ 　8kバイト	なし	周辺モジュール 10ビットA/D CCP/ECCP SPI I2C USART コンパレータ タイマ PSP
PIC18F66J65		96k
PIC18F67J60		128k
PIC18F86J60	80ピン TQFP	64k
PIC18F86J65		96k
PIC18F87J60		128k
PIC18F96J60	100ピン TQFP	64k		あり
PIC18F96J65		96k
PIC18F97J60		128k

ENC28J60と同じように、外付けにパルストランス内蔵LANコネクタを追加する
だけでLANに接続できます。その他、下記のような特徴を持っています。

【イーサネットコントローラ部の特徴】
　・IEEE802.3に準拠したイーサネットコントローラ
　・MAC部と10BASE-T対応のPHY部を内蔵
　・自動再送と衝突検出
　・CRCチェックを自動生成、チェック
　・２個の状態表示用LEDを自動制御
　・8ｋバイトのRAMバッファ内蔵、バッファサイズ任意設定可能
　・専用SFRで制御

【PIC部の特徴】
　・電源電圧
　　−2.35V〜3.6V　（ただしイーサネットを使うときは　3.14V〜3.45V）
　・柔軟な入出力ピン
　　−デジタル入力は、５Vインターフェース可能（PORTA以外）
　　−PORTCとPORTBは25mAドライブ可能
　　−PORTD、PORTE、PORTJは8mAドライブ
　　−PORTA、PORTF、PORTG、PORTHは2mAドライブ
　・柔軟なクロック発振回路
　　− 外付け25MHzのクリスタルで、内部クロックは 2.7Mhz〜41.67MHz
　・100ピンデバイスは外部バス接続が可能
　　−8ビットまたは16ビットデータバス
　　−最大２Mバイトのアドレス空間
　　−12ビット、16ビット、20ビットのアドレスバスが可能
　・最大5組のタイマ
　・ECCPによりペアのPWM出力可能
　　−プログラマブルなデッドタイム自動生成
　　−自動シャットダウン、オートリスタート機能付き
　・最大2組のSPI（マスタ）　とI2C（マスタとスレーブ）
　・最大2組のEUSART
　　−RS485、LIN対応
　・最大16チャネルの10ビットA/Dコンバータ
　　−自動アクイジションタイマ内蔵
　　−スリープ中も変換可能
　・２組のアナログコンパレータ
　・パラレルスレーブポート（PSP)　-100ピンデバイスのみ
　　−8ビット並列入出力インターフェース

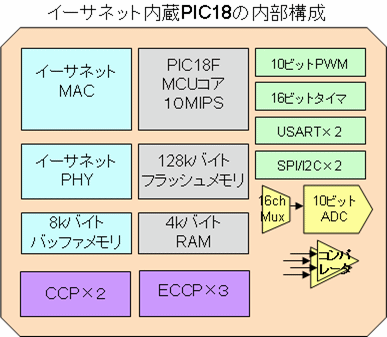

【内部構成】

イーサネット内蔵PIC18の内部構成を簡単に表すと下図のようになります。
基本的には他のPICと構成は変わりませんが、イーサネットに関連する
制御部が追加されている構成になります。
　このPICにはECCPというモータ制御用などに便利なPWMも内蔵されて
いますので、これとLANとを組み合わせたアプリケーションにも便利に使える
と思います。
