入出力ピンの使い方


 dsPIC30Fシリーズ内蔵の入出力ピンの使い方について説明しています。

【内部構成】

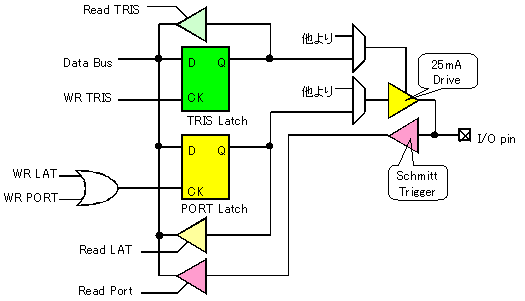

dsPICの入出力ピンの基本の内部構成は下図のようになっています。






【関連SFR】

入出力ピンは、dsPICのシリーズごと、デバイスごとに異なっていますので、ちょっと
複雑になっています。

《モータ用シリーズの場合》

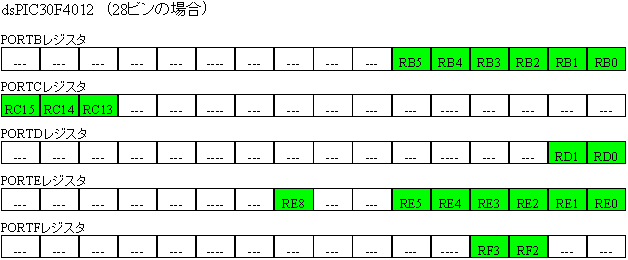

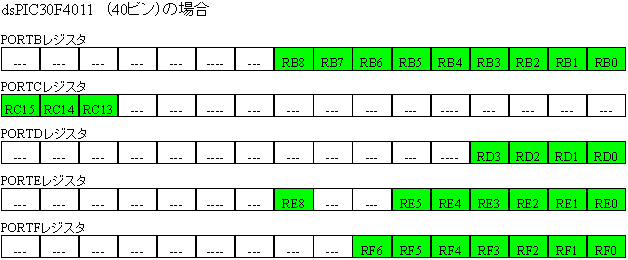

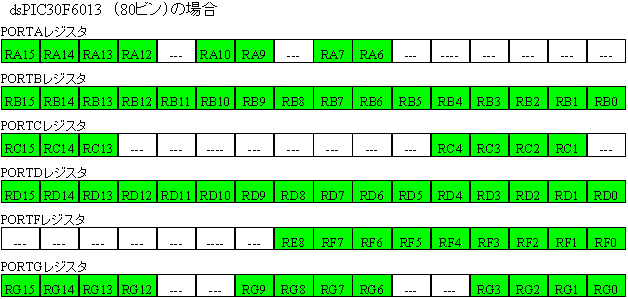

 モータ用のdsPICの場合のピンのSFRへの配置は、パッケージのピン数に応じて
 下図のようになっています。
 ピン数の少ないdsPICのピン配置は、多いdsPICのサブセットとなっていて、とびとび
 のピン配置になってしまっていますので、やや使いにくいところがあります。
 とくに少ピンの場合、8ビット連続のポートがありませんので、使うときには工夫が
 必要です。











《汎用、センサーシリーズの場合》







【C言語での使い方】



【使用例】
