用途とdsPIC30Fシリーズ


dsPIC30Fは、用途に合わせて、汎用、モータ制御用、センサ用の3シリーズ構成
となっています。各シリーズの特徴は下記のようになっています。

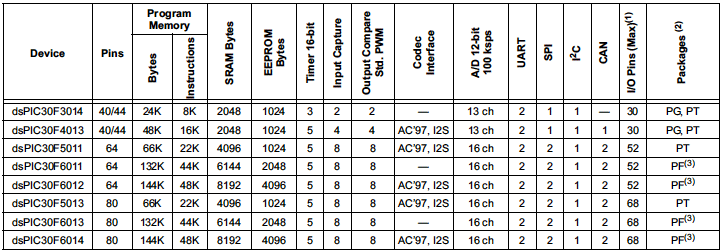

《汎用シリーズ》

 幅広いマイコンベースの組み込み用途を対象とし、オーディオなどのアプリに
適しています。



 特徴
 ・音声コントロールにDSP機能が有効
   音声フィルタリング、エコーキャンセル、エコー付加、音声認識、音声合成、
   任意波形発生などのオーディオ処理がディジタル処理でできる。

 ・MCU機能との協調
   操作、表示系はMCUで、オーディオ信号処理はDSPでという分散協調処理ができる。

 ・インターネットへ簡単接続
   TCP/IPスタック、Ethernetドライバが提供されている。

 ・12ビット分解能、100kspsの高精度、高速A/D変換モジュール

 ・外部CODEC用インターフェース内蔵(DCI)

 ・豊富なシリアルインターフェース(USART、I2C、SPI、CAN)

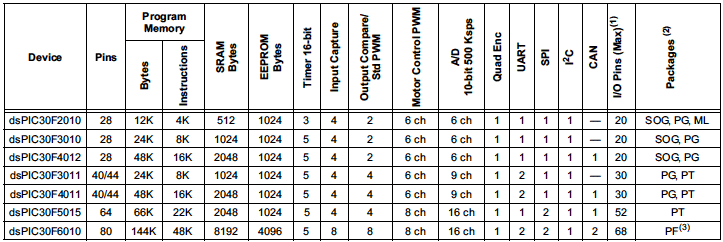

《モータ制御、電力変換シリーズ》

 各種モータ制御、スイッチング電力制御などの産業用途を対象としたアプリに
適しています。




 特徴
 ・モータ制御における制御の高度化に伴う高速、高性能演算能力をDSPが提供
   力率改善制御、高能率制御、振動低減制御、ノイズ低減制御、トルク最大化など
   通常のマイコンでは性能が不足するモータ制御をDSPで行うことができる。
   高速高精度アナログ入力、フィルタリング処理、高分解能のPWM出力

 ・6チャネルのPWM出力で、3相モータ制御にも対応

 ・16ビット分解能、6チャネルの高精度、多チャンネルPWM出力
   デッドバンド、センターアライン機能つき
 ・ロータリーエンコーダ入力モジュール内蔵(QEI)

 ・電力制御用にも有効
   UPSやインバータの制御の高度化のために必要な高性能DSP機能を提供
   産業機器用電力最適化制御、力率制御など

 ・10ビット分解能、500kspsの高精度、高速A/D変換モジュール
   BackEMS入力に対応

 ・豊富なシリアルインターフェース(USART、I2C、SPI、CAN)

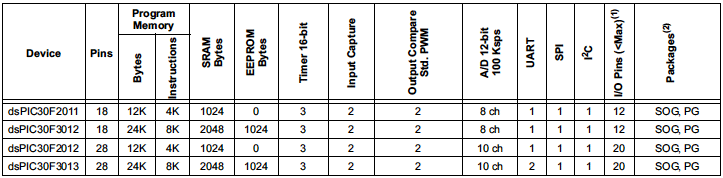

《センサーシリーズ》

 センサーに高度な制御や通信機能を加えることでインテリジェント化ができる。



 特徴
 ・少ピン小型パッケージで小型化に対応

 ・センサーにフィルタリング、高精度演算などのDSP機能を加えることができる

 ・12ビット分解能、100kspsの高精度、高速A/D変換モジュール

 ・豊富なシリアルインターフェースで外部との接続を高度化
   (USART、I2C、SPI、CAN)、インターネット接続
 ・省電力化
   dsPIC30FはnanoWatt、電力制御によりシステムの省電力化
