タイマ用ライブラリ

【概要】

　タイマ用のライブラリ関数は下記に対応しています。

(1) タイマ１～5の5個の16ビットタイマ
(2) タイマ2/3とタイマ4/5の32ビットタイマ
(3) タイマ１は専用クロック発振回路を使ってスリープ中も動作可能
(4) タイマ５はADコンバータのイベントトリガ用にも使用可能

【関数詳細】

タイマ用に用意されているライブラリ関数は下表となります。

関数名機　能　と　書　式

CloseTimerX
　(X = 1 … 5 ) タイマモジュールを停止させる　割り込みフラグはクリアされる
【書式】　　void CloseTimerX(void);

ConfigIntTimerX
(X = 1 … 5 ) 16ビットタイマの割り込みを設定する
【書式】　　void ConfigIntTimerX(unsigned int config);

configは下記2項の組み合わせとする
　①割り込み有効、無効（x=1～5)
　　　Tx_INT_ON　　Tx_INT_OFF
　②割り込み優先レベル
　　　Tx_INT_PRIOR_0　　Tx_INT_PRIOR_1　　Tx_INT_PRIOR_2
　　　Tx_INT_PRIOR_3　　Tx_INT_PRIOR_4　　Tx_INT_PRIOR_5
　　　Tx_INT_PRIOR_6　　Tx_INT_PRIOR_7

【例】　ConfigIntTimer1(T1_INT_ON & T1_INT_PRIOR_4);

OpenTimerX
　(X = 1 … 5 ) タイマを16ビットとして構成し動作モードを設定する
【書式】
　void OpenTimer1(unsigned int config, unsigned int period);

Configは下記の組み合わせとする
　①モジュールのオンオフ　　　Tx_ON 　　　 Tx_OFF
　②アイドル時の動作モード　　Tx_IDLE_CON　　Tx_IDLE_STOP
　③ゲート積算モード　　　　　Tx_GATE_ON　　Tx_GATE_OFF
　④プリスケーラ選択
　　Tx_PS_1_1　　TxPS_1_8　　Tx_PS_1_64　　Tx_PS_1_256
　⑤クロック源　 Tx_SOURCE_EXT　　　Tx_SOURCE_INT
　《タイマ１のみ》
　⑥同期モード　 Tx＿SYNC_EXT_ON　　Tx_SYNC_EXT_OFF
　《タイマ2、4のみ》
　⑦32ビットモード　Tx_32BIT_MODE_ON　　Tx_32BIT_MODE_OFF

periodはPRレジスタに設定する16ビットの値

【例】　OpenTimer1((T1_ON & T1_IDLE_STOP & T1_GATE_OFF &
T1_PS_1_64 & T1_SYNC_EXT_ON & T1_SOURCE_INT), 3000);

ReadTimerX
(X = 1 … 5 ) 16ビットのタイマレジスタの読み出し
【書式】　　unsigned int ReadTimerx(void);

WriteTimerX
(X = 1 … 5 ) 16ビットタイマレジスタの設定
【書式】　　void WriteTimer1(unsigned int timer);

　timerはTMRレジスタにセットする16ビット値

CloseTimer23
CloseTimer45 32ビットタイマをオフにし、タイマ3/5の割り込みを禁止する
【書式】　　void CloseTimer23 (void);

ConfigIntTimer23
ConfigIntTimer45 32ビットタイマの割り込みを設定する
【書式】　　void ConfigIntTimer23(unsigned int config);
　　void ConfigIntTimer45(unsigned int config);

configは下記2項の組み合わせとする
　①割り込み有効、無効（x=1～5)
　　　Tx_INT_ON　　Tx_INT_OFF
　②割り込み優先レベル
　　　Tx_INT_PRIOR_0　　Tx_INT_PRIOR_1　　Tx_INT_PRIOR_2
　　　Tx_INT_PRIOR_3　　Tx_INT_PRIOR_4　　Tx_INT_PRIOR_5
　　　Tx_INT_PRIOR_6　　Tx_INT_PRIOR_7

【例】　ConfigIntTimer23(T23_INT_ON & T23_INT_PRIOR_4);

OpenTimer23
OpenTimer45 32ビットタイマとして構成し動作モードを設定する
【書式】
　void OpenTimer23(unsigned int config, unsigned long period);
　void OpenTimer45(unsigned int config, unsigned long period);

Configは下記の組み合わせとする
　①モジュールのオンオフ　　　Tx_ON 　　　 Tx_OFF
　②アイドル時の動作モード　　Tx_IDLE_CON　　Tx_IDLE_STOP
　③ゲート積算モード　　　　　Tx_GATE_ON　　Tx_GATE_OFF
　④プリスケーラ選択
　　Tx_PS_1_1　　TxPS_1_8　　Tx_PS_1_64　　Tx_PS_1_256
　⑤クロック源　 Tx_SOURCE_EXT　　　Tx_SOURCE_INT
　⑥同期モード　 Tx＿SYNC_EXT_ON　　Tx_SYNC_EXT_OFF

periodはPRレジスタに設定する32ビットの値

【例】　OpenTimer23((T23_ON & T23_IDLE_STOP & T23_GATE_OFF &
T23_PS_1_64 & T23_SYNC_EXT_ON & T23_SOURCE_INT), 300000);

ReadTimer23
ReadTimer45 32ビットのタイマレジスタの読み出し
【書式】　　unsigned int ReadTimer23(void);

WriteTimer23
WriteTimer45 32ビットタイマレジスタの設定
【書式】　　void WriteTimer1(unsigned int timer);

　timerはTMRレジスタにセットする32ビット値

マクロとして用意されているものは下表となります

マクロ名機　能　と　書　式

EnableTX
DisableIntTX
(X = 1 to 5) タイマXの割り込みを許可、禁止する

SetPriorityIntTX
(X = 1 to 5) タイマXの割り込み優先レベルを設定する
【書式】　SetPriorityTx(priority);　　ｘ＝１～5

priorityは1～7のいずれか

【基本的な使い方】

(1) タイマ用ライブラリを使うときには下記ヘッダファイルをインクルードする

　　　#include <timer.h>

(2) プロジェクトへのライブラリの登録
　　下図のようにPIC24F用のライブラリを登録します。

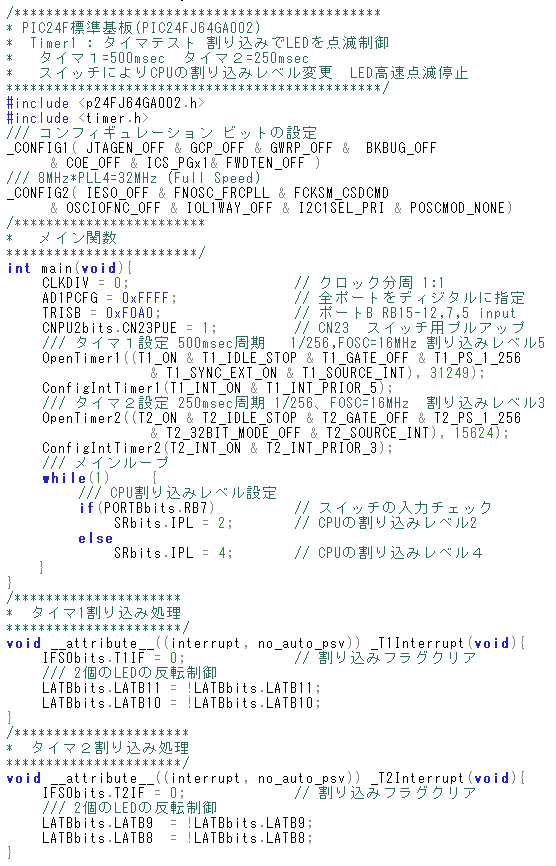

【使用例１】

実際の使用例は下記のようになります。
この例ではタイマ１とタイマ２の2個のタイマでLEDを点滅させていますが、
スイッチを押している間CPUの割り込みレベルを変更するので、優先レベルの低い
タイマ２の割り込みが禁止となりそちら側のLEDだけ点滅が停止します。
