A/D変換の使い方


 (2002/8/8)

【A/D変換の使い方】

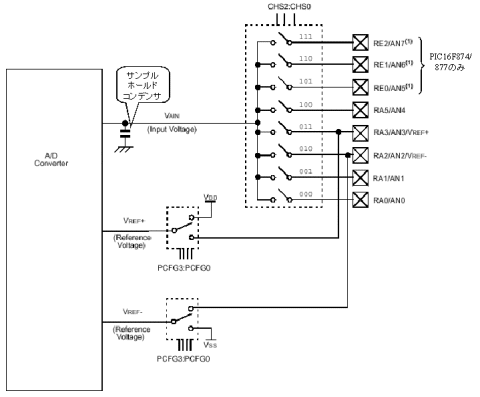

PIC16F87xシリーズのA/D変換モジュールの内部構成は下図のように
なっていて、右側の入力ピンのいずれか一つが選択されると、
チャネルスイッチの1つが
Onとなりサンプルホールドコンデンサに
接続され充電が開始されます。
 コンデンサへの充電を待った後、
A/D Converterの動作を開始させると
実際に変換を実行し結果がレジスタに保存されます。
 また変換動作の基準値を決めるために正負の
Vref電圧を加えることも
出来ます。この
Vrefを使わないときには、Vref電圧は0Vと電源電圧(5V)
になります。
さらに、この
Vref2.5V以上でないと10ビット精度は保証されません
ので注意が必要です。





【A/D変換に必要な変換時間】

PICでは、A/D変換をするために、まずアナログ信号を一旦内部のコンデンサ
に蓄えます。その後、参照となる一定の電圧を加算して比較しながら計測する
という原理であるため、A/D変換を正確に行うためには、蓄積するまでの時間
と計測する時間の両方を確保することが必要になります。
従来のPICの場合と比較して、この時間がどれぐらいかというと

蓄積時間+計測時間=
 (従来8ビット)
    12μsec+1.6μsec×9.5 =最小28μsec
 (今回10ビット)
    20μsec+1.6μsec×12 =最小39μsec
となります。(クロック20MHzの時)

【レジスタの詳細内容】

A/D変換制御用には3種類のレジスタがありますが、詳細内容と設定内容
は下図の様になっています。
PIC16F87xの種類によってチャンネル数が異なりますが、下図はPIC16F877
の例です。




A/D変換クロック(Tad)の設定方法は下表とします。

設定

ADCS1,0

PICのクロック周波数

20MHz

10MHz

4MHZ

1MHz

Fosc/2

00







2.0

Fosc/8

01





2.0

8.0

Fosc/32

10

1.6

3.2

8.0



Frc

11

2〜 6

 上表のようにクロック周波数により可能な設定は黄色の設定
 のみとなります。他の設定にした場合には、精度が保証されません。
 なぜならA/D用クロックとしては1.6μsec以上必要な為です。




ここでは特にADFMビットの使い方がこれまで無かったものになり、下図の
ような指定になります。



アナログ入力ポートの使い方の設定は下表のようになります

PCFG3−0

RE2

RE1

RE0

RA5

RA3

RA2

RA1

RA0

0000

A

A

A

A

A

A

A

A

0001

A

A

A

A

Vref+

A

A

A

0010

D

D

D

A

A

A

A

A

0011

D

D

D

A

Vref+

A

A

A

0100

D

D

D

D

A

D

A

A

0101

D

D

D

D

Vref+

D

A

A

011x

D

D

D

D

D

D

D

D

1000

A

A

A

A

Vref+

Vref-

A

A

1001

D

D

A

A

A

A

A

A

1010

D

D

A

A

Vref+

A

A

A

1011

D

D

A

A

Vref+

Vref-

A

A

1100

D

D

D

A

Vref+

Vref-

A

A

1101

D

D

D

D

Vref+

Vref-

A

A

1110

D

D

D

D

D

D

D

A

1111

D

D

D

D

Vref+

Vref-

D

A

 Aはアナログ入力 Dはディジタル入出力 Vref+ Vref-は基準電圧入力
 基準電圧入力の指定が無いときは、電源電圧が基準となる。


【Cコンパイラの組み込み関数】

CCS C Compiler では、A/D変換についても組込み関数が用意されており、
これを使うことで簡単にA/D変換機能を使うことができます。
しかし、A/D変換機能については、PICの種類毎に内容が異なるため、
詳しくはPICのマニュアル、標準インクルードファイルで確認することが必要です。


《A/D変換用組み込み関数》

関数

機能内容

setup_adc(mode) A/D変換のon/offとクロックの指定
modeには下記がある。
ADC_OFF (A/Dをoffにすると消費電流が削減できる)
ADC_CLOCK_DIV_2(CLOCKの1/2)
ADC_CLOCK_DIV_8(CLOCKの1/8)
ADC_CLOCK_DIV_32(CLOCKの1/32)
ADC_CLOCK_INTERNAL(内部RCのクロック)
《例》setup_adc(ADC_CLOCK_INTERNAL);
   setup_adc(ADC_CLOCK_DIV_32);

A/D変換用クロックの設定方法
 10MHz以上の時には1/32を指定
setup_adc_ports(value) A/D変換用の各ピン毎にアナログかディジタルかの
使い方の設定をする。
valueには下記がある。
  (RExがあるのはPIC16F874/877に限定される。)
0x80 ALL_ANALOG
0x81 ANALOG_RA3_REF
0x82 A_ANALOG
0x83 A_ANALOG_RA3_REF
0x84 RA0_RA1_RA3_ANALOG
0x85 RA0_RA1_ANALOG_RA3_REF
0X86 NO_ANALOGS
0x88 ANALOG_RA3_RA2_REF
0x89 ANALOG_NOT_RE1_RE2
0x8A ANALOG_NOT_RE1_RE2_REF_RA3
0x8B ANALOG_NOT_RE1_RE2_REF_RA3_RA2
0X8C A_ANALOG_RA3_RA2_REF
0X8D RA0_RA1_ANALOG_RA3_RA2_REF
0X8E RA0_ANALOG
0X8F RA0_ANALOG_RA3_RA2_REF
《例》setup_adc_ports(RA0_RA1_RA3_ANALOG);
   setup_adc_ports(ALL_ANALOG);

A/D変換用ピンの使い方
set_adc_channel(chan) 読み込むアナログのチャンネル番号(ピン指定)を指定する。
このチャンネル指定後、A/Dクロック×10+15 μsec以上
待ってから読み込むこと。
chanは 0-7 まであるがPICのデバイスにより異なるので注意

《例》set_adc_channel(1);
i=read_adc()

直前で指定されたチャンネルからアナログデータを読み込む。8ビットか10ビットかは、#device ADC=8または10で
指定した内容による。


value = read_adc();


【プログラム例】

実際の例で、PIC16F876を使った計測表示で、2チャンネルのアナログ入力を
計測して液晶表示器に表示する例です。
一つは電圧計測、もう一つは温度計測となっています。

下記リストがこの例題のリストです。 電圧計測はフルスケールが0.5V
10ビット分解能で、少数点以下3桁を表示します。
温度表示は、0℃から50℃のスケールとして0.1℃の分解能で表示しています。
いずれも計測した10ビットのデータを浮動小数点数として扱ってスケール変換の
演算をしています。
