ウェザーボード


【概要】

スマートフォンに温度、湿度、気圧、照度のセンサーを接続して表示する
アクセサリです。
センサー以外にもデジタルの状態と制御もできます。

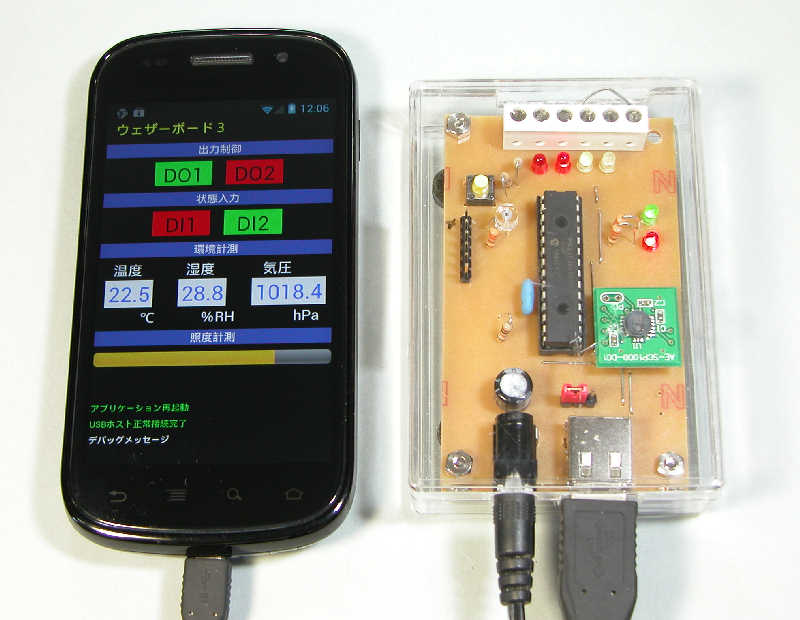

外観は下図のようなものです。



【全体構成】

アクセサリ側がUSBホストとなる必要がありますからPIC24Fを使っています。

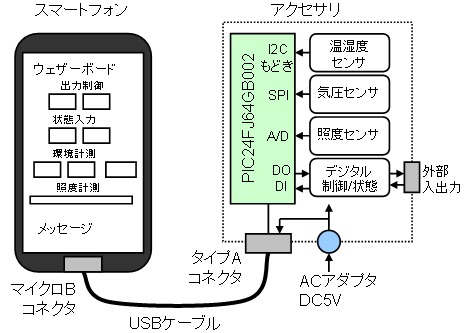

全体構成を図で表すと下図のようになります。


センサーには下記のようなものを使っています。
・温湿度センサー : Sensirion社 SHT11
  I2Cに似たインターフェースで接続するA/Dコンバータ内蔵のセンサーです。
  温度は14ビット、湿度は12ビットという高分解能のセンサーです。
・気圧センサー : VTI Technologies社 SCP1000
  SPIインターフェースで接続するA/Dコンバータ内蔵のセンサーです。
  17ビットという高分解能で気圧をhPaで出力します。

【アクセサリ側の構成】

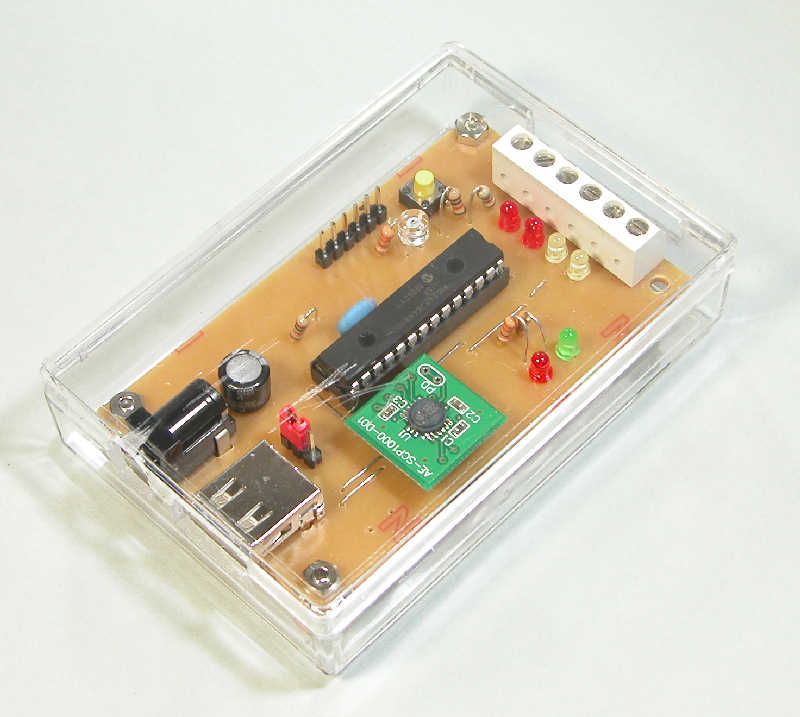

ウェザーボードのアクセサリ側の外観は下図のようになっています。


上側にあるのはデジタル入出力用
の端子台。

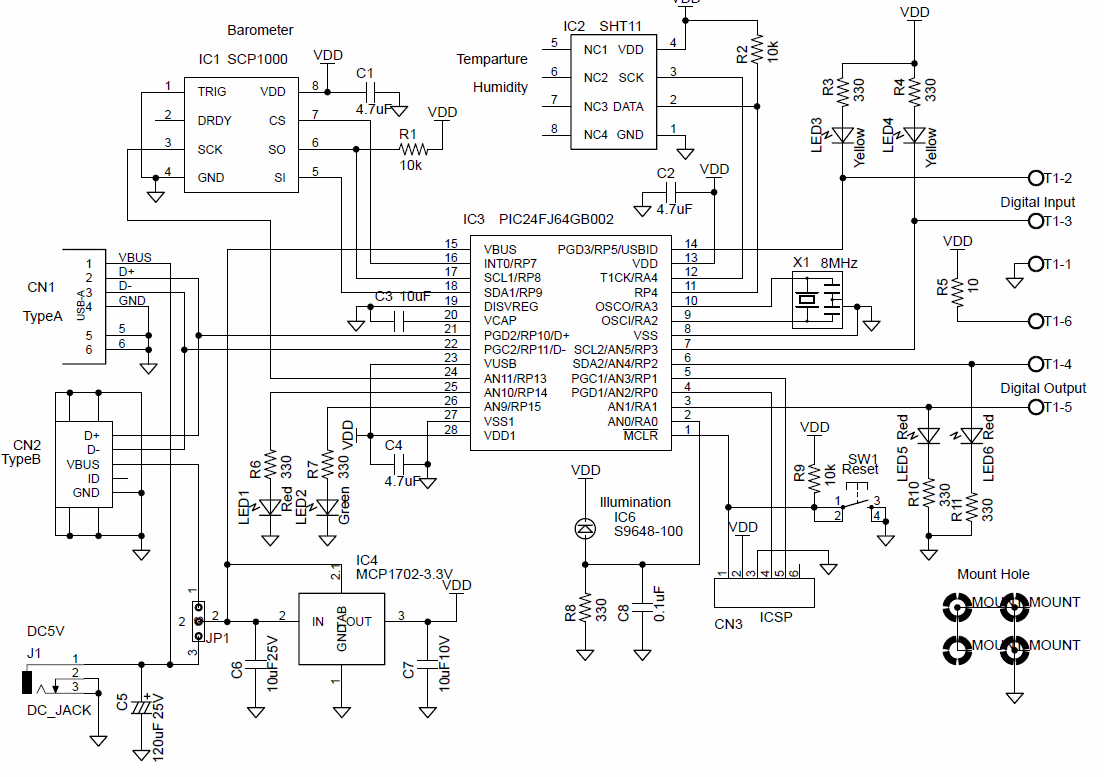

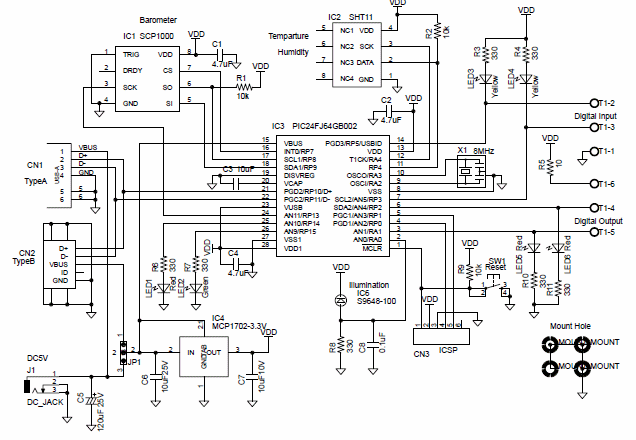

回路図は下記のようになっています。

【ダウンロード】

ウェザーボードの基板図とプログラムのダウンロードです。

回路図、実装図、基板パターン図
  PDFファイルとなっています。
  パターン図は原寸でインクジェットプリンタで印刷してお使いください。

PICファームウェア
  MPLAB IDEのプロジェクトソースファイルです。
  新規にプロジェクトを作成してお使いください。

スマホ側アプリケーション
  Eclipseのソースファイルとリソースファイルです。
  新規にプロジェクトを作成してお使いください。
