部品の値の設定と位置変更

【部品の値設定】

部品を配置していく場合、同じ部品は連番で自動的に部品番号が付加されますが
配置順序により下図のように番号位置があちこちばらばらになってしまいます。
部品番号と値の設定は、それぞれアイコンで選択指定できますので、下記のように
揃えると回路図が見やすくなります。

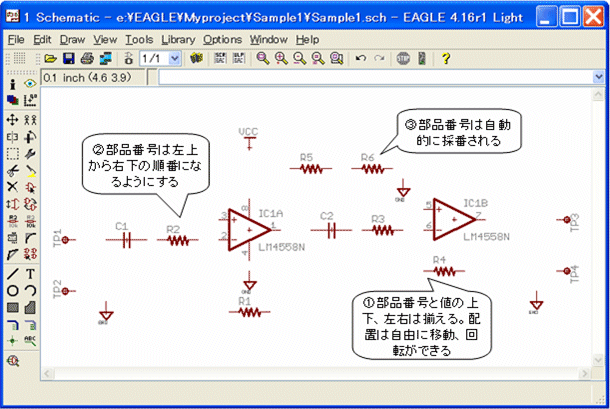

(1) 部品番号と値の位置は左右、上下揃える
　　部品番号は上側か左側、値は下側か右側というように揃えます。

(2) 部品番号は左上から右下の順に並べる
　　番号はあとから修正できますが、同じ番号を設定しようとするとエラーになるので
　　まず同じ番号のものを変更しておく必要があります。

【部品の値の位置変更】

回路図が混み入ってくると部品記号や値の表示位置を移動させたくなります。

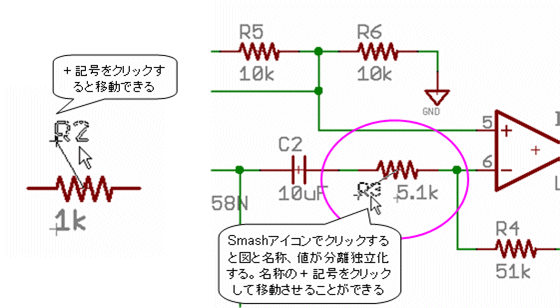

このような場合は、部品番号、値の独立化(Smash)アイコンをクリックして
記号と図形を独立化させます。
独立化させた後はそれぞれ別々に移動アイコンで移動したり回転させたりする
ことができます。
この移動の場合、グリッド（Grid)を0.05インチ程度に細かくした方が思い通りの位置に
配置できます。
