回路図の配線

【回路図の配線】

　部品の配置が終わったら配線をしますが、基本的には直線、直角で描画します。

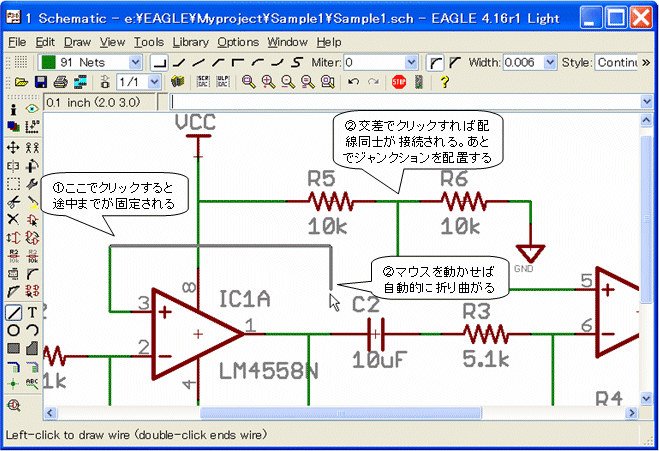

直角の指定にすると下図のよにマウスの移動に合わせて自動的に折れ曲がりますので
適当な位置でクリックして折れ曲がりを固定しながら描画します。
配線を終端させたいときは、ESCキーを押すか、ダブルクリックで終端します。

【ジャンクションの配置】

配線が交差し接続する場所にはジャンクションを配置します。これは自動には実行
されないので個別に配置する必要があります。
ジャンクションが無くとも接続は正常に行われますが、回路図を見やすくするためです。
