回路部品の配置

【回路部品の選択と配置】

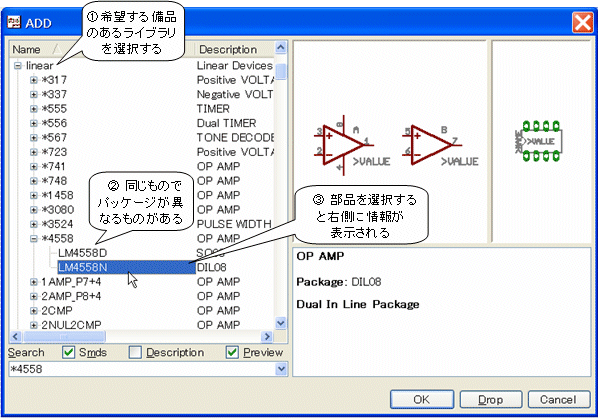

　回路図を作成で最初に必要なのは部品の配置です。部品選択のコマンドアイコンを
クリックすると、ディレクトリのライブラリで指定したライブラリにある部品が下図のように
一覧で表示されます。ここから必要な部品を指定して配置しますが、

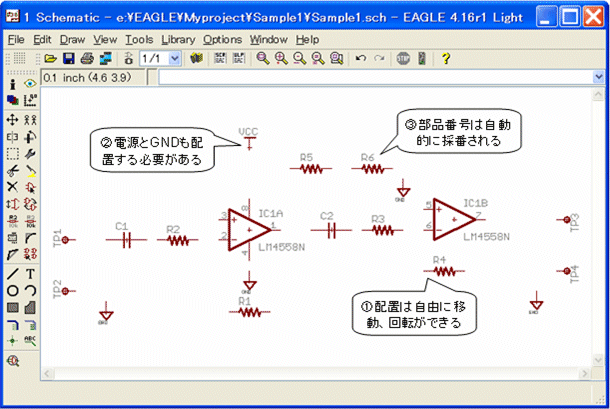

この配置する場合には下図のように配線経路を考えながら最適な配置としていきます。
あとから位置修正も回転もできますから、いったん配置してから配線するときに変更する
こともできます。

【Gridの設定】

部品のライブラリではピンの位置は0.1インチピッチで作成されていますので、Gridの
設定も0.1インチに合わせておきます。こうしないと配線と部品の線を接続することが
できません。

【部品の左右、上下の反転】

配線の都合を考えると上下や左右を逆にしたい場合が結構あります。
この場合には、左右反転（Mirror)アイコンを使います。
まず左右は単純に部品を選択してからMirrorアイコンをクリックするだけです。
上下の場合は、まず部品を選択してから右クリックして90度回転させ、その後
Mirrorアイコンで左右を反転させてから、再度右クリックして回転させます。
