使用部品一覧

【部品一覧表】

PIC16/18汎用ユニットを組み立てるために必要な部品一覧です。

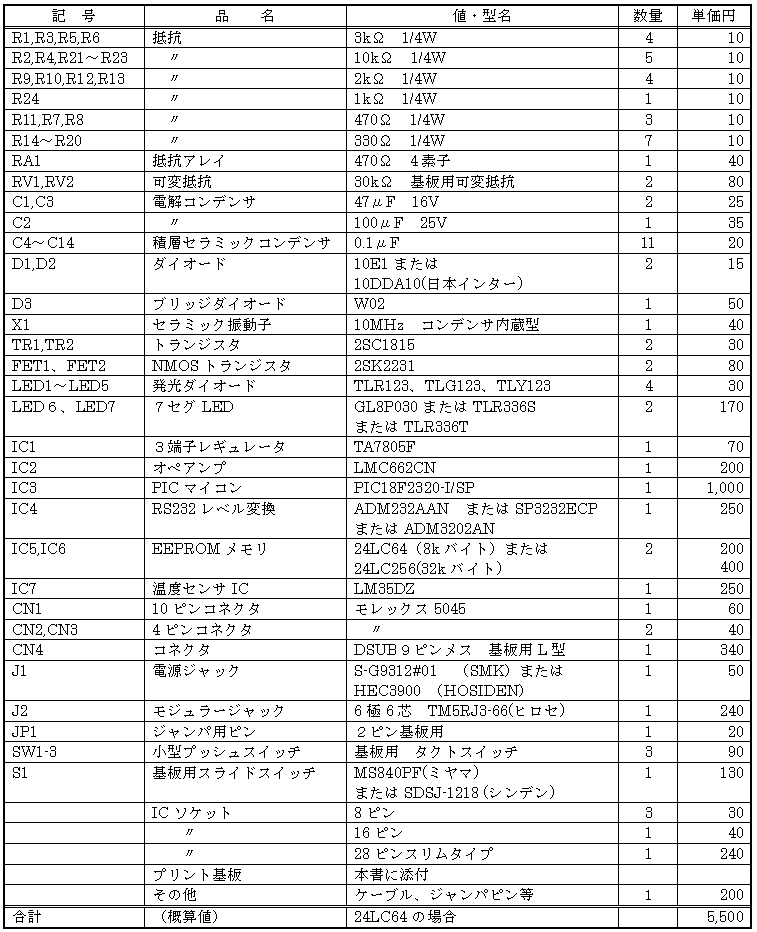

(1) 汎用ユニットの基板に必要な部品一覧




(2) 周辺部品
　　外部と接続する時に必要となる部品です。

【部品の注意事項】

部品入手での注意事項です。

(1) ICソケット
　　ソケットとしてはDIP型であれば種別は問いません。
　　PIC用の28ピンのICソケットはスリムタイプですので注意。

(2) ７セグメント発光ダイオード
　　種類が多いので、７×１１mmサイズでカソードコモンタイプを必ず
　　指定して下さい。発光色、表面色は何でも構いません。
　　ピン配置も確認して下さい。

(3) PIC
　　本の例題は全てPIC16F886またはPIC18F2320用となっています。
　　

(4) 外付けEEPROM、温度センサIC
　　使うことが無ければ不要です。　実装されていなくても他は正常に
　　動作します。
　　EEPROMは24LC64、24LC256いずれでも構いません。将来の使い道
　　を考えて適当な方を選択して下さい。DIPタイプが必要です。

(5) 電源
　　９Vのバッテリでも動作しますが、電流が結構流れますので、余り
　　持ちはよくありません。9Vで0.5A以上のACアダプタが良いでしょう。

(6) 液晶表示器
　　１６文字×２行か２０文字×４行　いずれでも構いません。
　　この両者では電源とグランドのピンが逆になっているので組み立て
　　には注意が必要です。

【部品の入手先】

　上記部品セット１式を前述のサトー電気さんから入手できますが、
個別で揃える場合には、下記のお店で入手できます。全てを１箇所からは
確保できないので、それぞれに入手して下さい。
いずれもオンラインでも通信販売でも注文できます。

A) 秋月電子通商

　　PIC、液晶表示器、セラミック振動子、各IC、抵抗、コンデンサ
　　ACアダプタ、DCジャック、DSUBコネクタ

B) サトー電気

　　PIC、トランジスタ、MOS FET、DCジャック、コネクタ、抵抗、コンデンサ
　　発光ダイオード、セグメント発光ダイオード、各IC

C) 千石電商

　　トランジスタ、各IC、発光ダイオード、セグメント発光ダイオード
　　抵抗、コンデンサ
